Material que necesitarás:

Cable Ethernet Cat5/Cat5e.
Conectores Ethernet RJ-45.
Grimpadora.

Los cables pueden transmitir información a lo largo de su longitud. Para que esa información llegue realmente a su destino, es necesario realizar las conexiones correctas a un conector RJ45.

El recorrido del cable debe terminar en un conector, y ese conector necesita una clavija en la que enchufarse.

El conector registrado 45 (RJ45) es un tipo de conector físico estándar para los cables de red. Los conectores RJ45 son habituales en los cables y redes Ethernet.

Los cables Ethernet modernos tienen un pequeño enchufe de plástico en cada extremo del cable. Ese enchufe se inserta en las tomas RJ45 de los dispositivos Ethernet. El término "enchufe" se refiere al extremo del cable o "macho" de la conexión, mientras que el término "clavija" se refiere al puerto o extremo "hembra".

Las clavijas RJ45 cuentan con ocho (8) pines a los que se conectan eléctricamente los hilos de un cable. Cada clavija tiene ocho posiciones, separadas por aproximadamente 1 mm. Los hilos individuales se insertan utilizando herramientas especiales de grimpaje de cables. La industria denomina a este tipo de conector 8P8C (Eight Position, Eight Contact).

Los cables Ethernet y los conectores 8P8C se grimpan en el patrón de cableado para funcionar. El 8P8C puede utilizarse con otros tipos de conexiones además de Ethernet; también se utiliza con cables serie RS-232, por ejemplo.

Pero el uso predominante del 8P8C es el RJ45. Los profesionales del sector utilizan estos dos términos indistintamente.

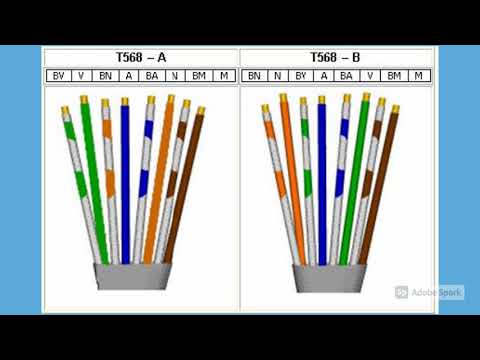

Existen dos normativas para grimpar un cable, la A (T568A) o la B (T568B). Normalmente usaremos la B pero en el siguiente dibujo te presentamos las dos...

[...] Ve el contenido completo en el video

Ver vídeo https://www.youtube.com/watch?v=2h9awygvDR0 en Youtube | http://www.exaforo.com
Dale al botón del play para ver el vídeo https://www.youtube.com/watch?v=2h9awygvDR0  en YouTube
